　　1．用途：

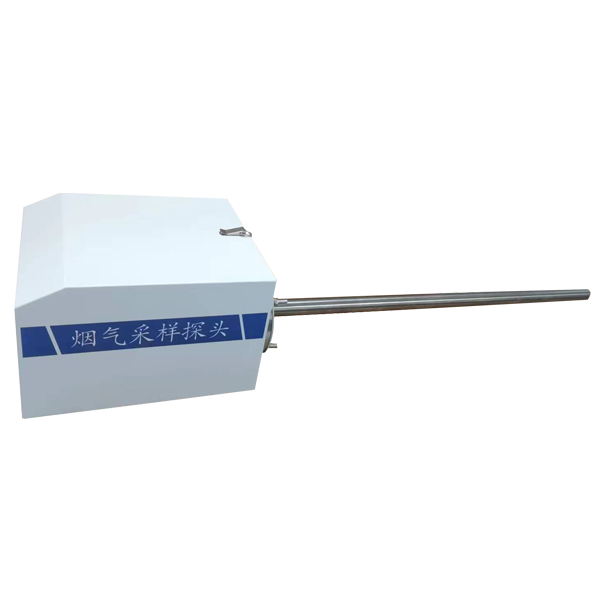

　　XK-400型取樣探頭裝置具有電加熱伴熱功能，能自行加熱并實施溫控的采樣裝置、和全程標定功能、該裝置適用于燃燒過程后廢氣的連續采集。典型的用于電廠煙道、水泥生產過程等含塵、水氣較高的樣氣采集。

　　2．使用條件：

　　☆供電電源：※在線電壓：220VAC/50HZ

　　※負載：350W

　　☆取樣條件：樣氣溫度≤250℃

　　樣氣壓力-1000~2000pa

　　含塵量≤200g/m3

　　☆環境條件：-10——55℃

　　☆該裝置禁止在有爆炸性氣體環境的場合使用。如果在爆炸性氣體環境的場合可使用蒸汽伴熱形式探頭。

　　3．結構特點：

　　1)結構：裝置由采樣管?30×500/800mm、主控體、加熱等溫體、陶瓷過濾器、安裝法蘭套筒。防護罩、溫控器部件等組成。

　　2)主要特點：

　　※該裝置與樣品氣接觸的部分全部采用316或四氟防腐材料加工制成，高溫條件下抗腐蝕能力很強。防護罩殼體也采用不銹鋼制造。因而該裝置完全可以適用于戶外工作環境。

　　※在設計上將溫控器與機柜一體化設計，結構緊湊，操作方便。

　　※工作原理：

　　在抽氣泵的作用下，被測樣品氣由插入樣品管壁內的采樣管進入裝置的腔體,經粉塵過濾器流向樣品氣輸出口。取樣過程中樣品氣的溫度始終處于較高的狀態，（溫控器最高溫控設定值為200℃）使樣品氣中的水不至于發生冷凝，從而明顯地改善了過濾器的工作條件。裝置中的溫度控制器的設定取決于樣品氣中的含水量，換句話說，取決于樣品氣中水氣的露點值，為確保在此過程中不發生冷凝，設置的溫控值，應比其露點值高出20~30℃。裝置中除樣品氣出口外，還設全程校準口。其中反吹：（清掃）是指用清潔的壓縮空氣，吹掃附在陶瓷過濾器外表面的煙塵，將其吹掃回?zé)煹纼?nèi)。校準在此是指系統全流程校準（系統全流程校準不同于儀器的校準，系統全流程校準的目的一般地說可以確定系統的采樣速率，并且由氣路確定或修正系統測量誤差等。在使用時可著情選用。）

　　4．主要技術數據：

　　1）材料：（與樣品所流經的部分）全部為316不銹鋼。

　　2）外形尺寸：350x220x300mm

　　※采樣管：?30mmx500 mm（長度可根據具體需要而定）

　　※安裝法蘭套筒：管外徑?70.5，安裝孔距?92，法蘭外徑?160加熱功率220AV/350W

　　※取樣、全程校準口：?8（連接管外徑）

　　※溫控設定范圍：0~200￠

　　※過濾器：?20*30*100

　　※密封材料：氟橡膠

　　5．安裝與操作：

　　※將樣品采集點的煙道壁開孔，其孔徑為?70.5，（水平安裝時為?70.5，若傾斜安裝則為橢圓孔）。

　　※將法蘭套管插入后管徑焊接完成。（注意①螺釘孔的水平面的角向位置。②為安裝螺釘能順利拆裝，應保證法蘭盤至煙道壁之間距為60mm）。

　　※以4只M8（不銹鋼）螺釘將采樣裝置的主體與法蘭套筒連接為一體。（詳見安裝圖）。

　　※連接樣氣管線，反吹校準氣管線，（若不選用可用螺母封堵）。

　　※接通電源線。（注意：應有良好的接地保護）。

　　※設定溫控器的溫度值（見溫控器說明書）。待裝置進入受控態，操作完成。

　　※過濾器的更換，關閉電源。松開防護罩下部的螺釘，將防護罩向后托出，松開主體后部的頂絲，待溫度低些后，勾著拉環將過濾器拉出更換后，按前述步驟恢復。

　　6．電氣接口：

　　氣路接口：?8快擰采樣口1個；

　　?6快擰反吹接口1個（配常閉電磁閥）；

　　?8快擰全程標定口1個（配常閉電磁閥）。

　　說明：反吹口和全程標定口前端各配一個常閉二通電磁閥，不用可短接電磁閥發。且全程標定口入口配備有止逆閥。

　　電路接口：電源線端子L、N、接地；

　　反吹電磁閥供電L、N；

　　全程標定電磁閥供電L、N；

　　PT100輸出端子A、B、B.
